Schachtabdeckungen

Schachtabdeckungen sind essentielle Komponenten in der Infrastruktur, die Zugang zu unterirdischen Versorgungsleitungen, Kanälen und Schächten bieten. Sie sind in der Regel aus robustem Material wie Gusseisen oder Beton gefertigt und dienen dazu, die Öffnungen sicher abzudecken, um sowohl die Sicherheit von Fußgängern und Fahrzeugen zu gewährleisten als auch den Zugang für Wartungsarbeiten zu ermöglichen.

Diese Abdeckungen sind in verschiedenen Größen und Formen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden, und sind oft mit speziellen Mustern oder Beschriftungen versehen, die auf den Inhalt des Schachts hinweisen. Schachtabdeckungen tragen nicht nur zur Sicherheit bei, sondern sind auch ein wichtiger Bestandteil der Entwässerungssysteme, da sie das Eindringen von Schmutz und Wasser in die Schächte verhindern. Sie sind somit unverzichtbar für die Funktionalität und Sicherheit städtischer und ländlicher Infrastrukturen.

PKW-befahrbare Schachtabdeckung aus Kunststoff – ACO B125 (Belastungsklasse 12,5 t)

Bei diesem Modell handelt es sich um eine hochwertige und befahrbare Schachtabdeckung aus Kunststoff. Sie bietet eine ideale Alternative Variante zu rostanfälligen Gusseisen-Schachtdeckeln dar. Auch aufgrund ihres Preis-/Leistungs-Verhältnisses ist sie interessant für Hofflächen und Parkplätzen.

• Belastbar bis 12,5 t (Gehwege, Fußgängerzonen und vergleichbare Flächen, PKW-Parkflächen und PKW-Parkdecks)
• dauerhaft rostfreie Optik dank hochwertigem Kunststoff (Polypropylen)
• leicht, Deckelgewicht beträgt nur 9 kg
• Gesamtgewicht Deckel samt Rahmen: ca. 53 kg
• Farbgleichheit (schwarz) von Rahmen und Deckel
• UV-beständig
• Rahmen aus Kunststoff/Beton
• verkehrssichere Arretierung
• leichte und sichere Bedienung
• lieferbar mit und ohne Lüftungsöffnung
• Schachtabdeckungen entsprechen Klasse B 125 gemäß DIN EN 124
• Ausführung tagwasserdicht
• gas- und geruchsdicht bei drucklosem Kanal- und Fäkaliengeruch
• 2-fach verschraubt
• BEGU-Rahmen, Gussoberfläche schwarz beschichtet

STABIFLEX – Schachtabdeckung aus Kunststoff

Bei diesem Modell handelt es sich um ein weit verbreitetes Modell in Europa, das vom Hersteller in verschiedenen Varianten angeboten wird. Es besteht aus PO-Kunststoffen gem. ISO 15398 und hat einen integrierten Sandverschluss, eine rutschhemmende Oberfläche, eine Kindersicherung sowie 2 Aushebehaken. Aufgrund seiner Normung passt es zu den meisten und gängigen Schacht-/Behälterbauteilen (z.B. Regenwasserzisternen, Kläranlagenbehälter, Inspektions- und Geothermie-Verteilerschächte usw.).

Lieferbare Ausführungen:
Schachtabdeckung aus Kunststoff ohne Rahmen
Schachtabdeckung aus Kunststoff mit Flanschrahmen
Schachtabdeckung aus Kunststoff mit Modulrahmen
Schachtabdeckung aus Kunststoff mit Verlängerung
Schachtabdeckung aus Kunststoff mit Blockrahmen

STABIFLEX – Schachtabdeckung aus Kunststoff ohne Rahmen:

Eigenschaften:

• DN 800 (Außendurchmesser 950 mm), belastbar bis max. 200 kg
• DN 600 (Außendurchmesser 648 mm), belastbar bis max. 600 kg / 1.500 kg / 3.500 kg
• 200 kg / 600 kg-Deckel: Geeignet für Schächte und Regenwasserwasseranlagen
• 500 kg / 3.500 kg Deckel: geeignet für Einsatzbereiche im Haus- und Hofbereich (Belastungsklasse A)
• Lieferbar mit und ohne Griffmulden

STABIFLEX – Schachtabdeckung aus Kunststoff mit Flanschrahmen

Eigenschaften:

• Superflache Schachtabdeckung für Rasen- und Kiesflächen
• Aufbauhöhe ca. 41 mm
• DN 600 (Außenmaß 780 mm)
• Radlast: belastbar bis 600 / 1.500 kg (Belastungsklasse A)
• Lieferbar mit und ohne Griffmulden
• Zusätzliche Höhenausgleichsringe lieferbar

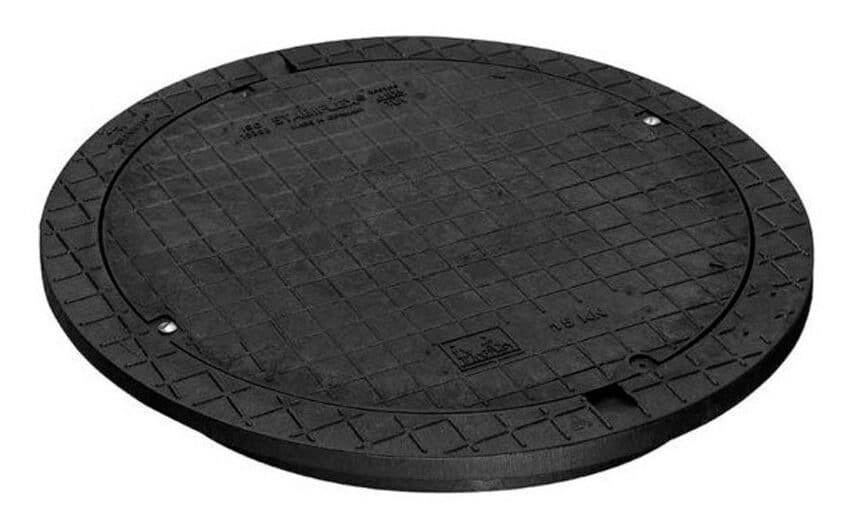

STABIFLEX – Schachtabdeckung aus Kunststoff mit Modulrahmen

Eigenschaften:

• Mit Modulrahmen
• Aufbauhöhe ca. 60 mm
• DN 600 (Außenmaß 770 mm)
• Radlast: belastbar bis 600 kg / 1.500 kg / 3.500 kg (Belastungsklasse A 15kN / 35kN)
• Lieferbar mit und ohne Griffmulden
• Lieferbar mit vielen Zubehörvarianten, wie z.B. Tagwasserdichtung, Windrosendesign, Befestigungssets oder Technikdose

STABIFLEX – Schachtabdeckung aus Kunststoff mit Verlängerung

Eigenschaften:

• Höhe und Neigung stufenlos verstellbar (in der Neigung bis 5°)
• Ausgleichshöhe min. 100 mm / max. 400 mm
• Inklusive Anschlussring mit integriertem Schiebeprofil
• DN 600 (für Schächte mit einer Öffnung von 600 – 630 mm)
• Radlast: belastbar bis 600 kg / 1.500 kg / 3.500 kg (Belastungsklasse A 15kN / 35kN)
• Lieferbar mit und ohne Griffmulden
• Lieferbar mit vielen Zubehörvarianten, wie z.B. Tagwasserdichtung, Windrosendesign, Befestigungssets oder Technikdose

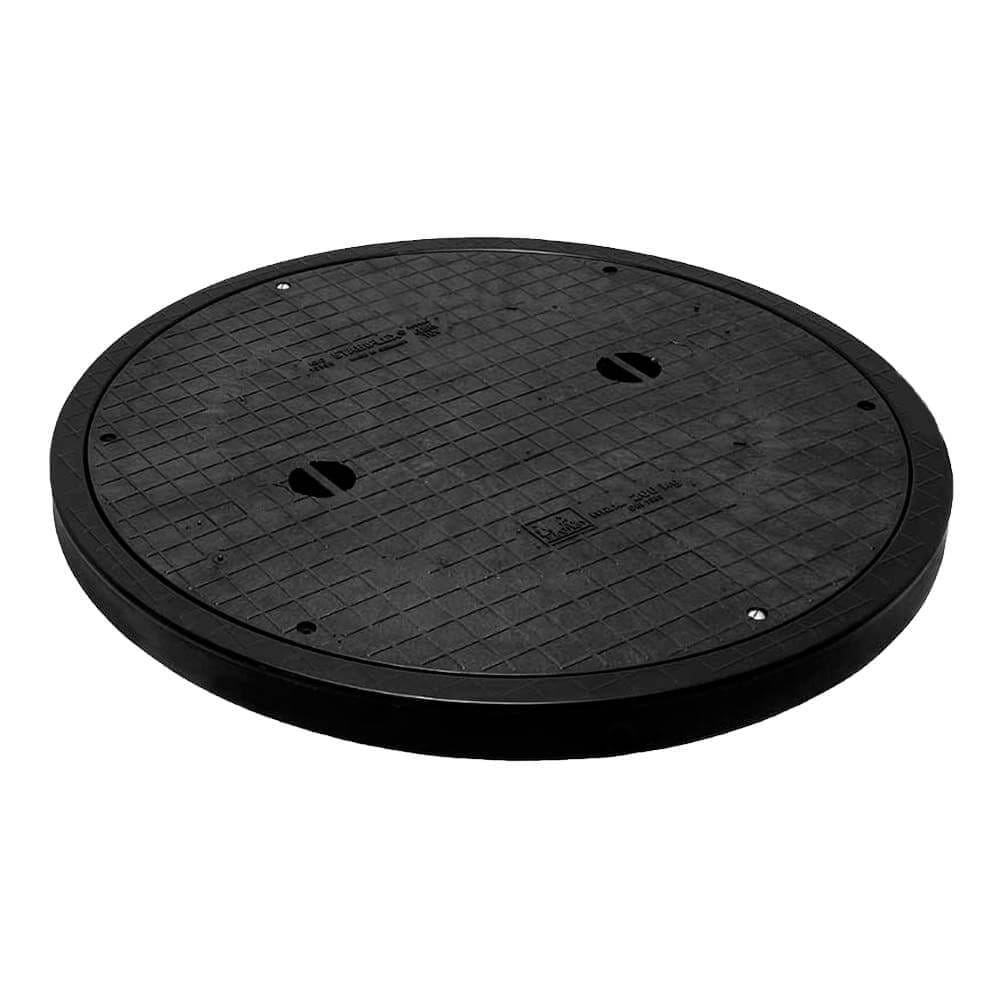

STABIFLEX – Schachtabdeckung aus Kunststoff mit Blockrahmen

Eigenschaften:

• Begehbare, superleichte XXL-Schachtabdeckung
• Aufbauhöhe 80/60 mm
• Lieferbar in DN 800/DN 1000 (Außenmaß 1.040 mm)
• Belastungsklasse: bis max. 200 kg
• Mit Griffmulden
• Auch tagwasserdicht lieferbar

HYDOTEC – Schachtdeckel aus Gusseisen mit Wappen Baden Württemberg (Belastungsklasse 5 t)

Eigenschaften:

• PKW-befahre Schachtabdeckung (Belastungsklasse A50 = 5 t)
• Robuster Beton-Guss-Rahmen
• Motiv: Länderwappen Baden-Württemberg mit 3 Löwen
• Lieferbar mit und ohne Belüftungslöcher
• DN 600 (Außendurchmesser 750 mm)
• Gewicht 70 kg

ACO GUSSEISEN – Schachtdeckel aus Gusseisen mit Rahmenausführung aus Gusseisen (Belastungsklasse 40 t)

Eigenschaften:

• Lieferbar in DN 600 (Außendurchmesser: 785 mm)
• Rahmenhöhe ca. 125 mm
• Ruhig: Klapperfrei durch PEWEPREN-Einlage im Rahmen und mechanisch bearbeitete Auflageflächen an Deckel und Rahmen
• Rutschfest: Mit einbau- und fahrtrichtungsunabhängiger rutschfester Oberfläche
• Deckel aus Gusseisen GJS
• Deckelgewicht ca. 39 kg
• Gesamtgewicht ca. 95 kg (ohne Lüftungsöffnungen) bzw. 97 kg (mit Lüftungsöffnungen)
• Rahmen aus Gusseisen GJL, hochziehbar
• Rahmen mit integrierter Aufnahme für Einsteighilfe
• Rahmen passend für Deckel nach DIN 19584
• Verkehrssicher und einfach bedienbar durch Deckel mit Schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
• Lieferbar mit und ohne Lüftungslöcher
• Mit 4 Taschen zum Einhängen eines Schmutzfängers nach DIN 1221
• Rahmen lieferbar ohne Beschriftung oder wahlweise mit folgenden Beschriftungen: „Regenwasser“ bzw. „Schmutzwasser“

ACO GUSSEISEN – Schachtdeckel aus Gusseisen mit Rahmenausführung aus Gusseisen (Belastungsklasse 40 t)

Eigenschaften:

• Lieferbar in DN 600 (Außendurchmesser: 785 mm)
• Rahmenhöhe ca. 125 mm
• Ruhig: Klapperfrei durch PEWEPREN-Einlage im Rahmen und mechanisch bearbeitete Auflageflächen an Deckel und Rahmen
• Rutschfest: Mit einbau- und fahrtrichtungsunabhängiger rutschfester Oberfläche
• Deckel aus Gusseisen GJS
• Deckelgewicht ca. 39 kg
• Gesamtgewicht ca. 95 kg (ohne Lüftungsöffnungen) bzw. 97 kg (mit Lüftungsöffnungen)
• Rahmen aus Gusseisen GJL, hochziehbar
• Rahmen mit integrierter Aufnahme für Einsteighilfe
• Rahmen passend für Deckel nach DIN 19584
• Verkehrssicher und einfach bedienbar durch Deckel mit Schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
• Lieferbar mit und ohne Lüftungslöcher
• Mit 4 Taschen zum Einhängen eines Schmutzfängers nach DIN 1221
• Rahmen lieferbar ohne Beschriftung oder wahlweise mit folgenden Beschriftungen: „Regenwasser“ bzw. „Schmutzwasser“
